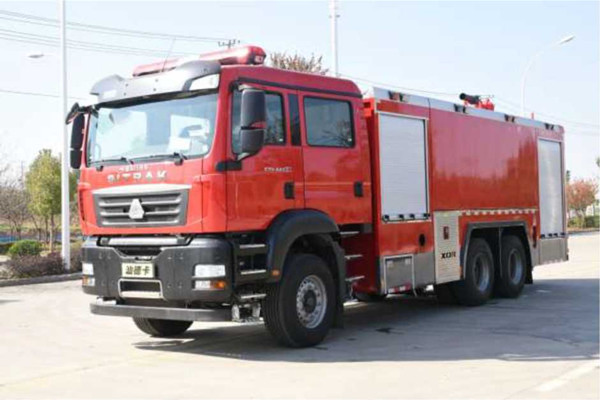

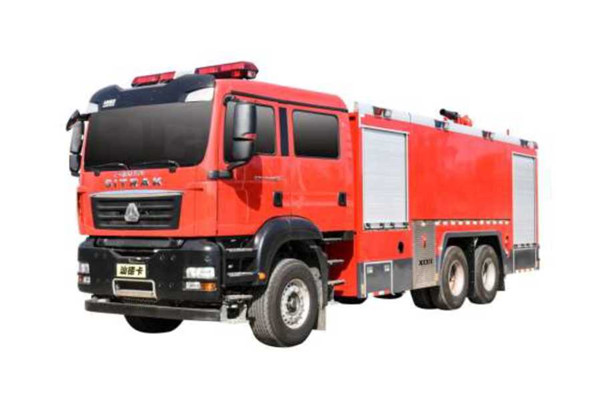

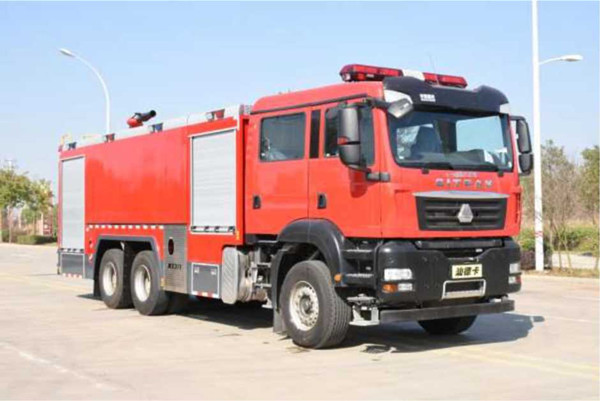

汕德卡后雙橋泡沫消防車
(汕德卡ZZ5356V524MF5型底盤)
技
術
規
格
書
一、整車要求
汕德卡后雙橋泡沫消防車是由二類汽車底盤、罐體、水泵、管路、儀表電路系統等 部件組成，該車裝配鋁合金后爬梯（可拆卸），泵房在整車尾部，罐體為鋼板焊接式， 載液量15.0方（水12方/泡沫3方），水罐材質為優質碳鋼板，水罐內部做防腐處理， 泡沫罐為不銹鋼材質。該車裝備CB10/100常壓消防泵，PLKD8/80兩用消防炮。
二、 整車主要參數
外廓尺寸：10300x2550x3640mm
最大總質量：31000kg
載液量：水12000L，泡沫3000L
最高車速：90km/h
水泵額定流量：100L/s@1.0MPa
消防炮額定流量：80L/s@0.8MPa
消防炮射程：N85m （水），N80m （泡沫）
接近角/離去角：19° /9°
三、 底盤主要參數
型 號：ZZ5356V524MF5汕德卡國VI底盤
驅動型式：6X4
軸 距：4600+1400mm
最高車速：90km/h
發動機型號：MC11.44-60
額定功率：327KW
排 量：10518ml
總質量：35000kg
四、駕駛室
結 構：平頭、四開門雙排駕駛室，后排座位安裝4具空氣呼吸器托架。
座位設置：前排2人（含駕駛員）+后排4人
設 備：除原車設備外，加裝有100W警報器、取力器控制開關及警燈控制盒。五，容罐
容 量：水12000L ,泡沫3000L
材 質：水罐采用優質碳鋼板，罐體內部進行腐處理，
泡沫罐采用優質不銹鋼板，水罐底板4mm碳鋼板，水罐 側板及封板4mm碳鋼板，水罐頂板3mm碳鋼花紋板；泡 沫罐底板4mm不銹鋼板，泡沫罐側板及封板4mm不銹鋼 板，泡沫罐頂板3mm不銹鋼花紋板。
結 構：鋼板焊接式，內設防蕩板
設 備：◊ 2個人口蓋，帶有快速鎖緊及開啟裝置
令2個液位指示計
◊ 2個排污口
導1個溢流裝置
◊ 1個呼吸閥口
技術要求：符合XF39《消防車消防要求和試驗方法》的有關規定
■六、消防泵
型 號：CB10/100常壓消防泵 流 量：100L/s@1.0Mpa
最大吸深：7m
引水時間：W80s
真空泵形式：活塞式
安裝形式：后置式
七、管路系統
|
罐體管路材質為優質無縫鋼管，通過法蘭與各部件連
罐出水管路：設有1個DN150的罐出水管路，水由罐體進
入消防泵，裝有1只DN150氣動蝶閥，通過
DN150撓性接頭連接水罐與消防泵。
外進水管路：消防泵后部有2個外進水口及左右各1各進水
口，外接150吸水管，內扣式管牙接口；
出水管路：淤消防泵左右各有2個DN80的常壓出水口;
淤1個DN100的炮管路，采用DN100撓性接頭，用DN100氣動蝶閥控制
注水管路：淤2個DN65及2個DN80管路（外注水）分布車身中部兩側；
淤1個DN65罐注水管路，可通過消防泵直接向罐內注水，DN65氣動蝶閥 控制；
放余水管路：為保護水泵及各球閥，在管路的最低處加裝放余水閥。
冷卻水管路：為使取力器在工作中應付各種復雜情況，配有冷卻水管路及不銹鋼球閥。
八、 泡床比例混合器
型號：PH64
混合比：6%
最大混合流量：64L/s
結構形式：環泵式
九、 取力器
型 式：夾心式（全功率）
操 縱：電磁閥控制（電動操控）
冷卻方式：強制可調式水冷
潤滑方式：飛濺式油潤滑
十、消防炮
型 號：PLDK8/80
流 量：80L/s
射 程：＞85 m（水），^80 m（泡沫）
壓 力：0.8MPa
回轉角度：水平360°，俯仰-30°〜70°
十一.器材箱
材 質：骨架為優質型鋼；蒙板為氧化鋁合金花紋板粘結結構。
結 構：全鋼框架焊接結構，前器材箱左右側各有1扇鋁合金卷簾門，后泵房左右
后側各1扇鋁合金卷簾門，輕便可靠、噪聲小，下設防滑翻轉踏板。
器材布置原則
按戰斗編成和戰斗展開設計器材集成
按人體工程學原理設計各種器材托架
•按使用邏輯關系和使用頻率放置器材；
•:* 站在地面或踏板上2個動作內取用任何器材。
十二.翻轉路板
材 質：優質Q235鋼材；蒙皮為鋁合金板（陽極氧化
處理）。
結 構：采用絞鏈和門止口雙重鎖定，安全可靠。
十三.電器系統
次 駕駛室頂部配備1.8米長排豪華紅紅LED警燈。
次 整車后頂部安裝50W LED消防探照燈1個，360度遙控轉動。
次車輛尾部安裝可折疊式爬梯。
次 車輛兩側上方各配有4個紅藍爆閃燈及4個側照明燈，下方安裝安全標志燈和側 回復反射器（組合式），配有前、后示廓燈，兩側各一只轉向燈，器材箱、泵房內均裝有 照明燈，并符合GB4785規定。
次警報器功率為100W；警報器、警燈、爆閃燈電路為獨立式附加電路，控制 器件安裝在駕駛室內。
淤 附加儀表、開關集中布置在控制面板上，利于操作。儀表板上裝有：壓力表、 液位計、電源總開關及器材箱燈開關等。
100常壓泡沫消防車
器材標準配置表 內扣式
|
類別 |
序號 |
名 稱 |
規 格 |
數 量 |
單 位 |
備 注 |
|
隨車 技術 文件 |
1 |
消防車使用說明書 |
|
1 |
本 |
|
|
2 |
消防車器材配置表 |
|
1 |
單 |
|
|
|
3 |
汽車底盤使用說明書 |
|
1 |
本 |
|
|
|
4 |
汽車底盤合格證 |
|
1 |
單 |
|
|
|
5 |
消防泵使用說明書 |
|
1 |
本 |
|
|
|
6 |
隨車附件（工具） |
|
1 |
套 |
原底盤隨車附件、工具 |
|
|
滅火 裝備 |
1 |
吸水管 |
150X4 米 |
2 |
根 |
內扣式 |
|
2 |
濾水器 |
FLF150 |
1 |
件 |
內扣式 |
|
|
3 |
分水器 |
FII80/65X 2-1.6 |
1 |
件 |
內扣式 |
|
|
4 |
集水器 |
JII150/80X2-1.0 |
1 |
件 |
內扣式 |
|
|
5 |
水帶 |
13-65-20 |
6 |
盤 |
常壓；內扣式 |
|
|
6 |
水帶 |
13-80-20 |
4 |
盤 |
常壓；內扣式 |
|
|
7 |
水帶 |
13-65-5 |
1 |
盤 |
內扣式（外注水用） |
|
|
8 |
異徑接口 |
KJ65/80 |
1 |
件 |
內扣式 |
|
|
9 |
水帶包布 |
DT-SB |
4 |
件 |
|
|
|
10 |
護帶橋 |
長570 |
2 |
副 |
|
|
|
11 |
水帶掛鉤 |
|
4 |
件 |
|
|
|
12 |
地上消火栓扳手 |
QT-DS1；長 370 |
1 |
件 |
|
|
|
13 |
地下消火栓扳手 |
長970 |
1 |
件 |
|
|
|
14 |
吸水管扳手 |
FS150 |
2 |
件 |
|
|
|
15 |
直流開關水槍 |
QZG3.5/7.5； 65 |
1 |
支 |
常壓；內扣式 |
|
|
16 |
多用水槍 |
QDH6.0/8； 65 |
1 |
支 |
常壓；內扣式 |
|
|
17 |
空氣泡沫槍 |
QP8/0.7Z； 65 |
1 |
支 |
內扣式（含槍吸液管） |
|
|
18 |
泡沫外吸液管器材 |
① 40X2000 |
1 |
根 |
|
|
|
破拆 救生 工具 |
1 |
滅火器 |
3 kg/ABC |
1 |
具 |
|
|
2 |
鐵鍬 |
長 860/1050 |
1 |
件 |
|
|
|
3 |
鐵鋌 |
長900 |
1 |
件 |
|
|
|
4 |
消防腰斧 |
GF-285 ；長 285 |
1 |
件 |
|
|
|
5 |
消防平斧 |
QTF-PF ；長 810 |
1 |
件 |
|
|
|
6 |
丁字鎬 |
QTF-DG ；長 700/900 |
1 |
件 |
|
|
|
7 |
橡皮錘 |
|
1 |
件 |
|
